XLPE电缆具有高强度、抗老化、抗腐蚀以及施工简单等特性
各种阻燃电缆具有阻燃、无烟、低烟、无卤等特性
绝缘电缆性能参数
产品描述 |

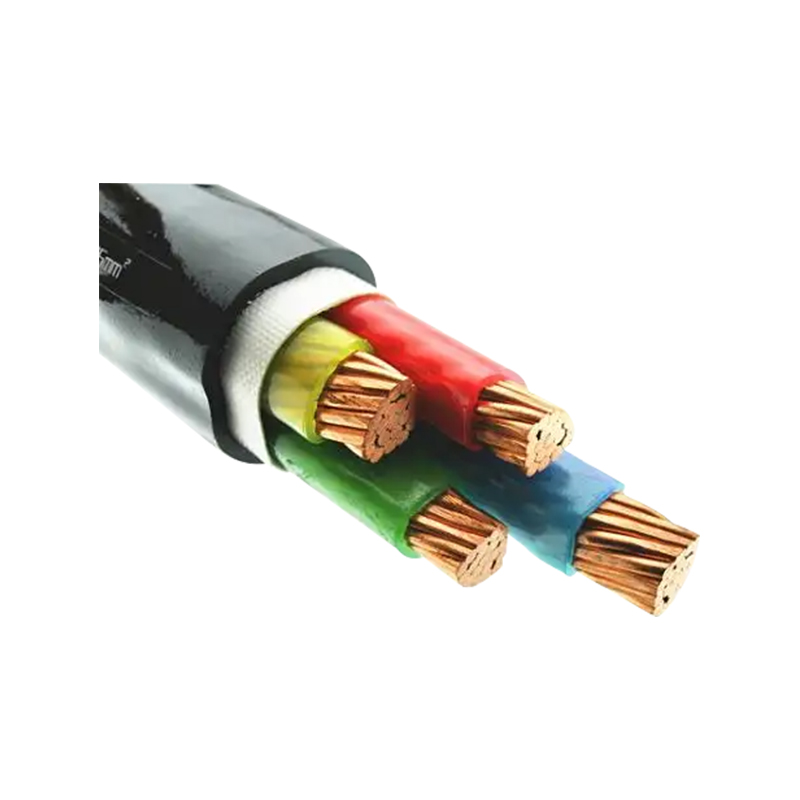

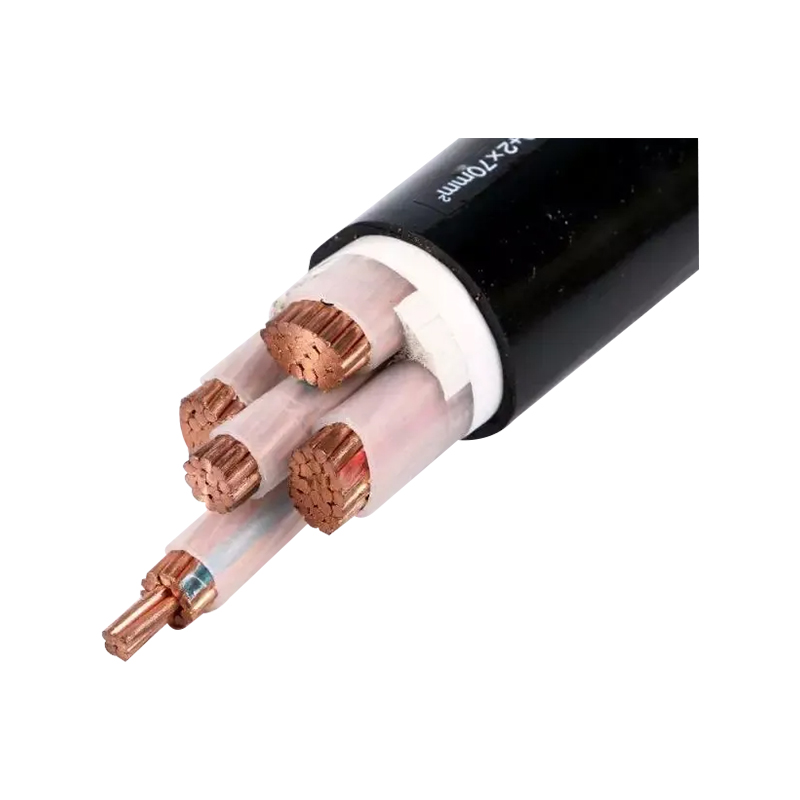

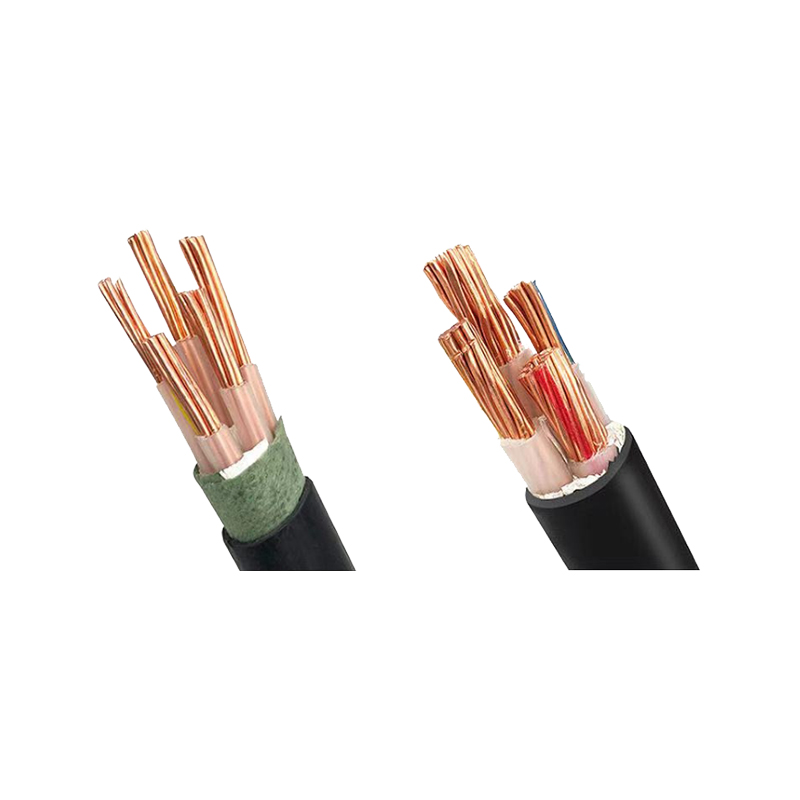

0.6/1KV铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
||||||||
符合标准 |
IEC60502-1、BS6622、VDE0276、AS/NZS、UL等 |
||||||||
导体 |
高纯无氧铜(高于99.9%) |
||||||||
绝缘层 |
XLPE |
||||||||
外层 |
PVC |
||||||||
铠甲层 |
钢丝 |
||||||||
填充物 |
带搭接胶带的聚丙烯长丝 |
||||||||
缠绕带 |
玻璃纤维带或无纺布 |
||||||||
颜色 |
红色、黄色、蓝色、绿色、黄色、绿色/黄色、黑色、灰色、棕色或根据客户的喜好 |
||||||||
额定电压 |
0.6/1KV |
||||||||
特性 |
阻燃、耐热、低烟零卤素。 |
||||||||
额定温度 |
-15°C to + 90°C |
||||||||
规格、尺寸、技术数据 |
|||||||||
截面面积 (mm²) |
绝缘厚度(mm) |
护套厚度(mm) |
直径(毫米) |
重量(公斤/公里) |
导体直流电阻(Ω/km)≤ |
测试电压A.C.(kv/5min) |
绝缘电阻 90℃(MΩ .km) ≥ |
目前评级 |
|
在空气中 (A) |
直接在土壤中(A) |
||||||||
3x1.5 |
0.7 |
1.5 |
10 |
145 |
12.1 |
3.5 |
1.10 |
25 |
30 |
3x2.5 |
0.7 |
1.5 |
11 |
185 |
7.41 |
3.5 |
0.916 |
30 |
35 |
3.x4 |
0.7 |
1.5 |
12 |
250 |
4.61 |
3.5 |
0.757 |
40 |
50 |
3x6 |
0.7 |
1.5 |
13 |
320 |
3.08 |
3.5 |
0.645 |
50 |
60 |
3x10 |
0.7 |
1.5 |
15 |
450 |
1.83 |
3.5 |
0.523 |
65 |
80 |
3x16 |
0.7 |
1.5 |
17 |
640 |
1.15 |
3.5 |
0.431 |
85 |
100 |
3x25 |
0.9 |
2.0 |
21 |
940 |
0.727 |
3.5 |
0.444 |
115 |
130 |
3x35 |
0.9 |
2.0 |
23 |
1260 |
0.524 |
3.5 |
0.379 |
145 |
155 |
3x50 |
1.0 |
2.0 |
27 |
1670 |
0.387 |
3.5 |
0.355 |
175 |
185 |
3x70 |
1.1 |
2.0 |
30 |
2280 |
0.268 |
3.5 |
0.335 |
220 |
225 |
3x95 |
1.1 |
2.0 |
34 |
3020 |
0.193 |
3.5 |
0.290 |
270 |
270 |
3x120 |
1.2 |
2.5 |
38 |
3790 |
0.153 |
3.5 |
0.282 |
315 |
305 |
3x150 |
1.4 |
2.5 |
42 |
4750 |
0.124 |
3.5 |
0.294 |
360 |
345 |
3x185 |
1.6 |
2.5 |
45 |
5654 |
0.0991 |
3.5 |
0.303 |
420 |
390 |
3x240 |
1.7 |
3 |
51 |
7243 |
0.0754 |
3.5 |
0.283 |
485 |
455 |
